颚式破碎机俗称颚破，又名老虎口。由动颚和静颚两块颚板组成破碎腔，模拟动物的两颚运动而完成物料破碎作业的破碎机。广泛运用于矿山冶炼、建材、公路、铁路、水利和化工等行业中各种矿石与大块物料的破碎。被破碎物料的高抗压强度为320Mpa。

中文名颚式破碎机外文名Jaw Crusher别    称鄂破、老虎口性    能常用的矿石破碎机优    点效率高分    类单摆颚式、复摆颚式

目录

1. 1 发展概况

2. 2 简介

3. 3 分类

4. ?1?77?1?74 单摆颚式原理

5. ?1?77?1?74 复摆颚式原理

1. 4 优点

2. 5 操作步骤

3. 6 维护保养

4. 7 注意事项

5. 8 故障解决

1. 9 安全操作

2. 10 故障排除

3. 11 设计、选材

4. 12 组装

5. 13 影响因素

1. 14 定期检查

2. 15 保养方法

发展概况

近代的破碎机械是在蒸汽机和电动机等动力机械逐渐完善和推广之后相继创造出来的。

1806年出现了用蒸汽机驱动的辊式破碎机；

1858年，美国的布莱克发明了破碎岩石的颚式破碎机；

1878年美国发展了具有连续破碎动作的旋回破碎机，其生产效率高于作间歇破碎动作的颚式破碎机；

1895年，美国的威廉发明能耗较低的冲击式破碎机。

二十20世纪80年代，每小时破碎800吨物料的大型颚式破碎机的给料粒度已达1800毫米左右。

常用的颚式破碎机有双肘板的和单肘板的两种。前者在工作时动颚只作简单的圆弧摆动，故又称简单摆动颚式破碎机；后者在作圆弧摆动的同时还作上下运动。

颚式破碎机

国内颚式破碎机制造厂家技术水平相差很悬殊，有少数厂家的产品基本接近世界先进水平，而大多数厂家的产品与世界先进水平相比差距较大。颚式破碎机机架占整机质量的比例很大（铸造机架占50%，焊接机架占30%）。国外颚式破碎机都是焊接机架，甚至动颚也采用焊接结构。颚式破碎机采用焊接机架是发展方向。国内颚式破碎机机架结构设计不合理实例有许多，其原因就是没按破碎机实际受力情况去布置加强筋

近几年来，随着露天矿开采比重的增加，以及大型电铲（挖掘机）、大型矿用汽车的采用，而露天矿运往碎矿车间的矿石块度达到1.5~2.0米；同时，由于原矿石的品位日趋降低，要想保持选矿厂原有的生产能力，就得大大增加原矿石的开采量和碎矿量，因此颚式破碎机正在向大型的方向发展。目前，国外制造的大规格的颚式破碎机是：3000×2100毫米（简摆），给矿块度为1800毫米，生产能力为1100吨/台·时；2100×1670毫米（复摆），排矿口为355毫米时，其生产能力为3000吨/台·时。

随着耐冲击的大型滚动轴承的出现，国内外有采用复摆颚式破碎机代替简摆破碎机的趋势，这是因为在条件相当的情况下，前者较后者生产能力提高30%；在两者生产能力相同时，前者比后者重量减轻20%~30%。但是，复摆颚式破碎机的结构方面还存在某些问题，尚待研究改进。

应当看到，近年来由于我国大型滚动轴承材质的提高，以及井下粗碎设备的需要，复摆颚式破碎机也有向大型方向发展的趋势，目前正在试制900×1200复摆破碎机。随着设备规格的大型化，一般颚式破碎机的调整装置和保险装置必然要采用新的机构。因此，当前颚式破碎机发展的另一个趋势，就是排矿口大小采用液压调整机构，不仅简便迅速，并在工作中随时可以根据需要进行调整；同时，机器的超负荷的保险装置也是采用液压机构，以达到安全可靠，亦不损坏推力板，而且故障排除后，机器立即恢复工作。国内外都在大力发展这种液压颚式破碎机。我国已经生产900×1200液压简摆颚式破碎机，并在莱芜铁矿和罗茨铁矿投入生产使用。生产实践证明，液压颚式破碎机的保险机构和调整机构，达到了安全保险和调整方便的目的，情况良好，深受岗位工人的欢迎。

在提高颚式破碎机的破碎效率方面，除了在原有设备的结构上作局部改进，如，增加破碎腔高度，提高生产能力；减小排矿口，增大破碎比；增加动颚摆动速度，以提高设备生产能力和改进产品质量以外，目前，各国都在研试新型结构的破碎机，如，冲击颚式破碎机，双动颚的颚式破碎机和液压传动的颚式破碎机等。 [1]

简介

颚式破碎机在矿山、建材、基建等部门主要用作粗碎机和中碎机。按照进料口宽度大小来分为大、中、小型三种，进料口宽度大于600MM的为大型机器，进料口宽度在300-600MM的为中型机，进料口宽度小于300MM的为小型机。颚式破碎机结构简单，制造容易，工作可靠。

颚式破碎机的工作部分是两块颚板，一是固定颚板（定颚），垂直（或上端略外倾）固定在机体前壁上，另一是活动颚板（动颚），位置倾斜，与固定颚板形成上大下小的破碎腔（工作腔）。活动颚板对着固定颚板做周期性的往复运动，时而分开，时而靠近。分开时，物料进入破碎腔，成品从下部卸出；靠近时，使装在两块颚板之间的物料受到挤压，弯折和劈裂作用而破碎。

颚式破碎机按照活动颚板的摆动方式不同，可以分为简单摆动式颚式破碎机（简摆颚式破碎机）。复杂摆动式颚式破碎机（复摆颚式破碎机）和综合摆动式颚式破碎机三种。

分类

就颚式破碎机而言，尽管结构类型有所不同，但是它们的工作原理基本上是相似的，只是动颚的运动轨迹有所差别罢了。概而言之，当可动颚板围绕悬挂轴对固定颚板作周期性的往复运动，时而靠近时而离开，就在可动颚板靠近固定颚板时，处在两颚板之间的矿石，受到压碎、劈裂和弯曲折断的联合作用而破碎；当可动颚板离开固定颚板时，已破碎的矿石在重力作用下，经破碎机的排矿口排出。

单摆颚式原理

动颚悬挂在心轴上，可作左右摆动。偏心轴旋转时，连杆做上下往复运动，带动两块推力板也做往复运动，从而推动动颚做左右往复运动，实现破碎和卸料。此种破碎机采用曲柄双连杆机构，虽然动颚上受有很大的破碎反力，而其偏心轴和连杆却受力不大，所以工业上多制成大型机和中型机，用来破碎坚硬的物料。此外，这种破碎机工作时，动颚上每点的运动轨迹都是以心轴为中心的圆弧，圆弧半径等于该点至轴心的距离，上端圆弧小，下端圆弧大，破碎效率较低，其破碎比一般为3-6。由于运动轨迹简单，故称简单摆动颚式破碎机。

简摆颚式破碎机结构紧凑简单，偏心轴等传动件受力较小；由于动颚垂直位移较小，加工时物料较少有过度破碎的现象，动颚颚板的磨损较小。 [2]

复摆颚式原理

动颚上端直接悬挂在偏心轴上，作为曲柄连杆机构

鄂式破碎机工作模拟图

的连杆，由偏心轴的偏心直接驱动，动颚的下端铰连着推力板支撑到机架的后壁上。当偏心轴旋转时，动颚上各点的运动轨迹是由悬挂点的圆周线（半径等于偏心距），逐渐向下变成椭圆形，越向下部，椭圆形越偏，直到下部与推力板连接点轨迹为圆弧线。由于这种机械中动颚上各点的运动轨迹比较复杂，故称为复杂摆动式颚式破碎机。

复摆式颚式破碎机与简摆式相比较，其优点是：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%；物料块在动颚下部有较大的上下翻滚运动，容易呈立方体的形状卸出

结构图

鄂式破碎机主要由:固定颚板、活动鄂板、机架、上下护板、

鄂式破碎机结构图

调整座、动鄂拉杆等组成。很好的了解鄂式破碎机的内部结构能对鄂式破碎机使用过程中和出现问题时能起到很好的帮助作用。

破碎比

破碎比是衡量鄂式破碎机的重要评测指标，颚式破碎机的破碎比就是原料粒度与破碎后产品精度之比。它表示破碎后原料减小的程度。矿石被破碎后，粒度变小，矿石破碎前的粒度与破碎后的粒度的比值称为破碎比。它表示矿石破碎后，粒度缩小的倍数。破碎比的计算方法有如下几种：

1、用矿石破碎前的大粒度与破碎后的大粒度来计算大粒度法我国在选矿厂设计中常采用这种计算方法，因为设计时要根据给矿大粒度来确定颚式破碎机给矿口宽度

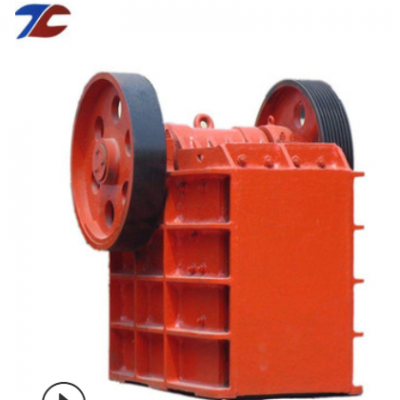

制砂生产线专用破碎机|PE600*900型颚式破碎机全市低价

PE颚式破碎机型号：

PE150×250  PE250×400  PE400×600  PE500×750  PE600×900  PE750×1060 PE900×1200 PE1200×1500

用途：

矿山、冶金、建筑、道路、高速公路和化学工业等。

适用范围：

被破碎物料得高抗压强度为320Mpa，被破碎物料得大块度不得大于技术参数表所规定。

主要结构：

机架、偏心轴、大皮带轮、飞轮、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定鄂板与活动鄂板等组成，其中肘板还起到保险作用。

工作原理：

该系列鄂式破碎机破碎方式为曲动挤压型。

电动机驱动皮带和皮带轮，通过偏心轴使动鄂上下运动，当动鄂上升时肘板和动鄂间夹角变大，从而推动动鄂板向定鄂板接近，与此同时物料被挤压、搓、碾等多重破碎。

当动鄂下行时，肘板和动鄂间夹角变小，动鄂板在拉杆、弹簧的作用下离开定鄂板，此时已破碎物料从破碎腔下口排出。

随着电动机连续转动破碎机动鄂作周期性的压碎和排料，实现批量生产。新乡特昌振动机械有限公司生产的鄂式破碎机在国内处于水平！

技术参数：
